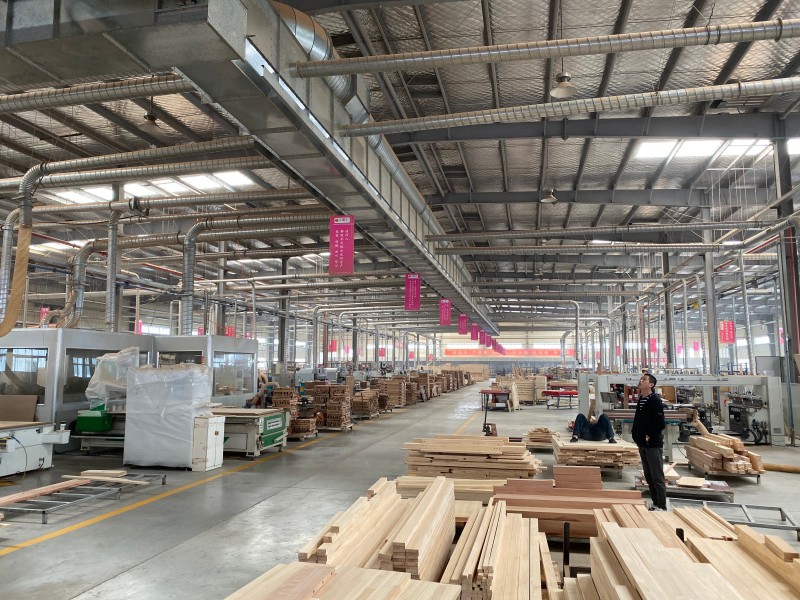

مصنع أثاث كبير

يتميز هذا المشروع بتطور نظام جمع الغبار المركزي مصممة لمنشأة عالية السعة تنتج الأثاث الخشبي الصلب والأثاث القائم على الألواح. تركز فلسفة التصميم الأساسية على زيادة الكفاءة التشغيلية إلى الحد الأقصى مع ضمان دورة حياة مستدامة للمعدات.





الكفاءة الذكية: يقوم VFD (محرك التردد المتغير) بضبط قوة الشفط في الوقت الفعلي بناءً على الأجهزة النشطة. يوفر 35% من الطاقة.

الموثوقية المعيارية: تضمن مجموعة المراوح المتعددة عدم التوقف عن العمل. إذا توقفت إحدى المراوح، يستمر المصنع في العمل.

الترشيح الهجين: تلتقط الوسائط المتخصصة كلاً من رقائق الخشب الثقيلة وغبار الألواح الدقيقة للغاية.

حماية دورة الحياة: أجهزة استشعار الصيانة التنبؤية المدمجة والحماية من الانفجارات المعتمدة من ATEX لإطالة عمر النظام وضمان السلامة.



المقاييس الرئيسية	المواصفات
مقياس المشروع	القدرة السنوية: 60,000 مجموعة
إجمالي تدفق الهواء	120,000 دولار م^3/ساعة$
نظام الطاقة	132 كيلو واط (مزودة بتحكم ذكي VFD)
مستوى الانبعاثات	$< 5mg/m^3$ (يتجاوز معايير الاتحاد الأوروبي)



تحديات تجميع الغبار في مصانع الأثاث الكبيرة



قد تقوم منشأة إنتاج أثاث كبيرة بتشغيل عدة أنواع من الآلات في وقت واحد، حيث تولد كل عملية خصائص مختلفة للغبار والرقائق. يجب أن يراعي نظام الاستخراج متطلبات الماكينة الفردية والطلب المشترك لشبكة الإنتاج.

عملية الإنتاج	تحدي جمع الغبار	اعتبارات تصميم النظام
نشر وتخطيط الخشب الصلب	رقائق الخشب الكبيرة والنشارة ونشارة الخشب	أبعاد القناة المناسبة ونقل الرقائق الموثوق به
التصنيع باستخدام الحاسب الآلي والتوجيه	توليد شرائح كبيرة الحجم وجزيئات دقيقة محمولة بالهواء	وصلات استخراج على مستوى الماكينة وتدفق هواء كافٍ
نشر وحفر الألواح	الغبار المتولد عبر محطات معالجة متعددة	قنوات فرعية منسقة وتوزيع تدفق الهواء
ربط الحافة	الجسيمات الدقيقة الناتجة عن عمليات التشذيب والتشطيب	التجميع الموضعي في نقاط توليد الغبار
الصنفرة وإعداد السطح	الغبار الناعم الذي يمكن أن ينتشر إلى المناطق المحيطة	الترشيح المناسب والتقاط المصدر الفعال
خطوط إنتاج متعددة	طلب استخراج متغير مع بدء تشغيل الآلات وتوقفها	تنظيم تدفق الهواء على أساس الطلب وإدارة سعة المروحة

العدد الإجمالي للأجهزة وحده لا يحدد سعة النظام المطلوبة. ويجب أيضًا تقييم مواصفات الماكينة وظروف التشغيل المتزامنة ومقاومة مجاري الهواء وخصائص الغبار المتولد.



تكوين نظام جمع الغبار المركزي LUFMAX



1. التقاط الغبار على مستوى الماكينة

تتطلب كل آلة متصلة ترتيبات استخراج تناسب منافذ الغبار وظروف التشغيل الخاصة بها. تقوم أغطية الاستخراج ومنافذ الماكينة ووصلات الفروع بجمع الغبار بالقرب من نقطة التوليد.

بالنسبة للمصانع التي تقوم بمعالجة كل من الخشب الصلب والألواح الهندسية، يجب أن تأخذ شبكة الاستخراج في الاعتبار الاختلافات بين الرقائق الأثقل والنشارة وغبار الصنفرة الناعم.

2. شبكة مجاري الهواء الهندسية

تنقل مجاري الهواء المواد المجمعة من محطات الإنتاج الفردية إلى معدات الترشيح المركزية. تم تصميم القنوات الرئيسية والتوصيلات الفرعية والصمامات والتوجيه وفقًا لتخطيط المصنع وتدفق الهواء المطلوب في كل ماكينة.

يساعد الحجم المناسب لمجاري الهواء وموازنة تدفق الهواء على تقليل مخاطر عدم كفاية الشفط والمقاومة المفرطة وتراكم الغبار في شبكة النقل.

3. الترشيح المركزي

تقوم وحدة الترشيح بفصل الغبار المتجمع عن الهواء الناقل. اعتمادًا على التطبيق، يمكن للنظام أن يشتمل على تكوينات مناسبة للفصل المسبق والترشيح بالأكياس أو الخرطوشة.

يجب اختيار وسائط الترشيح وطرق التنظيف وقدرة الترشيح وفقًا لخصائص الغبار والتحميل المتوقع ومتطلبات الصيانة وحدود الانبعاثات المطبقة.

4. نظام متعدد الوحدات

يمكن لأنظمة جمع الغبار المركزية LUFMAX استخدام ترتيب معياري متعدد المراوح لدعم طلب الإنتاج المتغير. يمكن لنظام التحكم تنشيط وحدات المروحة المطلوبة وفقًا لحمل التشغيل، بدلاً من الاعتماد حصريًا على مروحة واحدة تعمل بشكل مستمر بكامل طاقتها.

يدعم هذا الأسلوب التشغيل القائم على الطلب ويسمح بصيانة وحدات المروحة الفردية بشكل مستقل، وفقًا لتكوين النظام ومتطلبات التشغيل.

5. تنظيم تدفق الهواء الذكي

يمكن لنظام التحكم المركزي تنسيق تشغيل المروحة وتنظيم تدفق الهواء عبر مناطق الإنتاج المتصلة. تساعد مراقبة الضغط وصمامات التحكم المناسبة في إدارة الاختلافات في طلب الاستخراج بين الآلات.

يجب تطوير استراتيجية التحكم حول الجدول الزمني الفعلي لتشغيل الماكينة ومقاومة النظام وظروف الاستخراج المطلوبة.

6. تفريغ الغبار الآلي

يجب إزالة الغبار والرقائق المتجمعة من معدات الترشيح ونقلها إلى ترتيب مناسب للتخزين أو المناولة. اعتمادًا على حجم الإنتاج وتصميم النظام، قد يشمل ذلك القواديس أو الصمامات الدوارة أو صناديق التجميع أو معدات النقل.

يجب أن تتوافق سعة تصريف الغبار مع حجم النفايات المتوقع لتجنب التراكم الذي قد يتداخل مع التشغيل المستمر.



لماذا نستخدم نظام تجميع الغبار المركزي لمصنع أثاث كبير؟



ميزة النظام	القيمة التشغيلية
استخراج متعدد الآلات	يربط محطات إنتاج متعددة من خلال شبكة قنوات منسقة
التحكم الذكي في المروحة	يطابق سعة المروحة النشطة مع تغير طلب الاستخراج
تكوين مروحة وحدات	يدعم التشغيل المرحلي والصيانة المستقلة لوحدات المروحة
الترشيح المركزي	يعزز فصل الغبار وصيانة المرشح
مجاري الهواء الهندسية	يوزع قدرة الاستخراج وفقا لمتطلبات الجهاز
تفريغ الغبار الآلي	يدعم الجمع المنظم والتعامل مع نفايات الإنتاج
تخطيط النظام القابل للتوسيع	يسمح بأخذ التغييرات في السعة والتخطيط في الاعتبار أثناء تصميم النظام

يعتمد استهلاك الطاقة الفعلي وأداء جمع الغبار ومتطلبات الصيانة على حجم المعدات وجودة التركيب وجداول التشغيل وحالة النظام.



جمع الغبار المركزي مقابل جامعي الغبار الفرديين



بالنسبة لمصنع أثاث كبير، يعتمد الاختيار بين الاستخراج المركزي والمجمعات الفردية على حجم الإنتاج وترتيب الماكينة ومتطلبات التشغيل.

عامل التقييم	نظام جمع الغبار المركزي	جامعي الغبار الفردية
المعدات المتصلة	تعدد الآلات ومناطق الإنتاج	آلة واحدة أو مجموعة صغيرة من الآلات
مجاري الهواء	شبكة قنوات هندسية مشتركة	اتصالات قصيرة ومخصصة
التحكم في المروحة	يمكن تنسيق السعة عبر الأجهزة المتصلة	يتم التحكم فيها عادة في الوحدة الفردية
الصيانة	الوصول المركزي إلى معدات الترشيح وتفريغ الغبار	الصيانة موزعة على وحدات منفصلة
تخطيط التثبيت	يتطلب حسابات تدفق الهواء على مستوى النظام وتصميم مجاري الهواء	بشكل عام أبسط للتطبيقات المعزولة
تطبيق مناسب	مصانع الأثاث الكبيرة ومرافق النجارة متعددة الخطوط	ورش صغيرة أو آلات مستقلة

بالنسبة للمنشآت الكبيرة ذات الاستخدام المتغير للآلات، يمكن للنظام المركزي تبسيط إدارة الغبار وتنسيق الطلب على الاستخراج عبر مناطق الإنتاج. قد تظل المجمعات الفردية مناسبة لمحطات العمل المعزولة أو المناطق التي ليس من العملي الاتصال بالشبكة المركزية.



اعتبارات السلامة والصيانة طويلة الأجل



قد يشكل غبار الخشب وبعض غبار الألواح الهندسية مخاطر الغبار القابل للاحتراق. ولذلك ينبغي تصميم نظام استخراج مركزي حول خصائص المواد المجمعة ومصادر الاشتعال المحتملة ومتطلبات السلامة المعمول بها.

المنطقة	الاعتبارات الهندسية
تقييم مخاطر الغبار	تقييم الخصائص القابلة للاحتراق للمواد المعالجة
معدات الترشيح	حدد وسائط التصفية وترتيبات التنظيف المناسبة
مجاري الهواء	مراجعة سرعة نقل الغبار ومخاطر الترسيب والوصول إلى الفحص
مروحة ومعدات كهربائية	تقييم مدى ملاءمة بيئة التثبيت والمخاطر المحددة
الحماية من الانفجار	تحديد التنفيس أو العزل أو القمع أو التدابير الأخرى المناسبة عند الاقتضاء
صيانة الفلتر	مراقبة انخفاض الضغط وحالة الفلتر وأداء التنظيف
تفريغ الغبار	منع التراكم المفرط وضمان التعامل مع النفايات بشكل موثوق
مراقبة النظام	تحقق من تدفق الهواء وتشغيل المروحة وأداء نظام التحكم

تعتمد تدابير الحماية المطلوبة على تقييم المخاطر الخاص بالموقع واللوائح المعمول بها. ويجب أن يتم إنشاؤها أثناء التصميم الهندسي بدلاً من افتراض أنها ميزات قياسية لكل عملية تركيب.



أنظمة جمع الغبار المخصصة لمصانع الأثاث



لوفماكس تقييم مشاريع جمع الغبار المركزية وفقًا لآلات المصنع ومتطلبات الإنتاج وظروف التثبيت.

معلمة التصميم	المعلومات المطلوبة
إنتاج المصنع	الأثاث الخشبي الصلب أو الأثاث اللوحي أو الإنتاج المختلط
الآلات المتصلة	أجهزة التوجيه CNC، والمناشير، والمقاشط، والقوالب، وأجهزة الصنفرة، وآلات الحفر
كميات الآلة	عدد الآلات ونقاط الاستخراج
جدول التشغيل	الآلات تعمل في وقت واحد، ونوبات الإنتاج وساعات التشغيل
متطلبات تدفق الهواء	تدفق الهواء والضغط المطلوب في نقاط الاستخراج الفردية
تخطيط مجاري الهواء	رسومات المصنع وأوضاع الماكينة وارتفاع التوجيه والتركيب
تكوين الترشيح	خصائص الغبار والتحميل وأداء الترشيح المطلوب
تكوين المروحة	إجمالي متطلبات النظام وحمل التشغيل ومتطلبات التحكم
تفريغ الغبار	حجم النفايات وترتيبات تخزينها وطريقة التعامل معها
متطلبات السلامة	تقييم مخاطر الغبار ومعايير الحماية المعمول بها
التوسع المستقبلي	خطوط الإنتاج المخططة والآلات الإضافية ومتطلبات القدرة

بناءً على هذه المعلومات، يمكن تقييم النظام فيما يتعلق بسعة المروحة، وحجم مجاري الهواء، وتكوين الترشيح، ومنطق التحكم، وترتيبات تفريغ الغبار.



اطلب اقتراح نظام مركزي لجمع الغبار من LUFMAX



توفر LUFMAX حلولاً مركزية لجمع الغبار لمصانع الأثاث ومنشآت الأعمال الخشبية الصناعية التي تتطلب استخراجًا منسقًا عبر خطوط إنتاج متعددة.

بالنسبة لتصنيع الأثاث على نطاق واسع، يجب أن يأخذ تصميم النظام في الاعتبار جداول تشغيل الماكينة، وتوزيع تدفق الهواء، والترشيح، وتصريف الغبار، والصيانة طويلة المدى. يمكن أن يساعد التكوين المعتمد على ظروف الإنتاج الفعلية في تجنب عدم كفاية قدرة الاستخراج والتشغيل غير الضروري للمعدات.

قم بمشاركة تخطيط المصنع وقائمة الآلات وجدول التشغيل ومتطلبات جمع الغبار مع LUFMAX لمناقشة نظام مركزي لجمع الغبار مصمم خصيصًا لمنشأة تصنيع الأثاث لديك.
